DLS-11B雙位置繼電器應用范圍：
  DLS-11B雙位置繼電器(以下簡稱繼電器)用于直流操作的各種保護和自動控制線路中,以實現機械閉鎖。
主要技術參數：
  1.額定電壓:跳閘線圈DC220V、110V、48V。
  2.額定電流:跳閘線圈1A、2A、4A、6A;合閘線圈0.5A、1A、2A、4A。
  3.動作值:動作電壓不大于70%額定電壓;動作電流不大于額定電流。
  4.功率消耗:不大于12W。
  5 介質強度
  產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間 ,以及線圈電路對觸點電路之間,應能承受2?(有效值) , 50Hz的交流試驗電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。
  6.觸點性能
產品觸點應能斷開電壓不超過250V,電流不超過1A ,容量為50W的直流有感負荷電路(時間常數為5±75ms) ,或電壓不超過250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1)5000次。

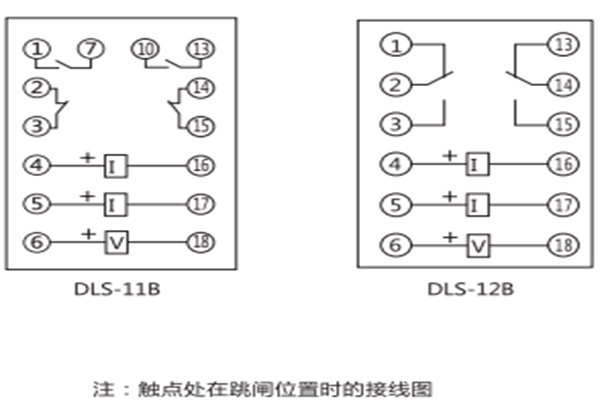

DLS-11B雙位置繼電器內部接線及外引接線圖：

DLS-11B雙位置繼電器外形及開孔尺寸：
